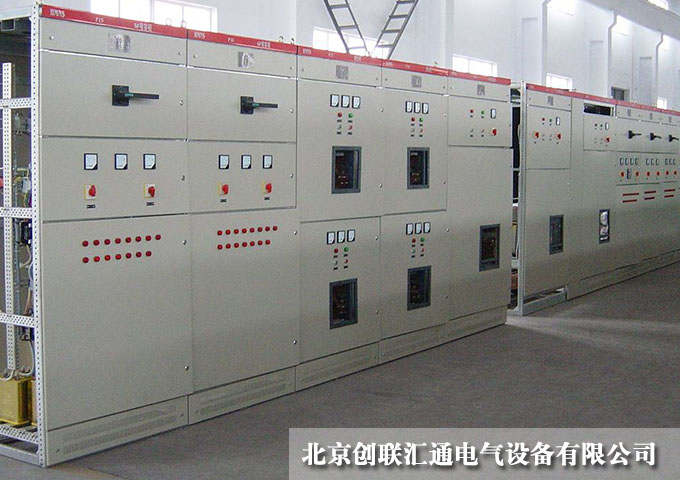

JYN1-35(F)移開式開關柜

【額定頻率】：50HZ 【額定電壓】：35kv
【結構形式】：抽屜式

產品價格 ??￥

產品用途

主要用于城市電網的建設和改造，工礦企業、高層建筑、住宅小區、醫院、光伏電站、發電廠、中小型發電機送電、工礦企事業配電以及電業系統的二次變電所的受電、送電及大型高壓電動機起動等。

全國24小時銷售熱線:13263317831

JYN1-35系列間隔移開式交流金屬封閉開關設備(以下簡稱開關設備)系三相交流50Hz單線系統的戶內成套裝置，作為接受和分配35kV的網絡電能之用。本系列產品符合IEC289(1990)《1kV以上52kV以下交流金屬封閉h開關設備和控制設備》等標準，并具有防止誤操作斷路器、防止帶負荷推拉手車、防止帶電時閉合接地開關、防止接地開關閉合時送電和防止誤入帶電間隔(簡稱“五防”)的功能，外形美觀、結構合理、安全可靠、操作方便。

產品圖片

1可配備性能優良的ZN85—40 5全絕緣真空斷路器，絲桿螺母傳動，超越離合器，具有滅弧性能好，操作方便，免維護等突出優點。
2選用爬電距離大，絕緣性能優良的電流互感器、電壓互感器、支柱絕緣子、C;MC：材料絕緣隔板及觸頭盒，使開關設備絕緣水平得以提高。
3所用變壓器可選用干式變壓器，具有無油、阻燃、運行經濟、免維護等優點。

產品參數

序號	項目		單位	數 據
1	額定電壓		kV	35
2	最高工作電壓		kV	40.5
3	最大額定電流		A	1000
4	額定開斷電流		kA	16/20/25/31.5
5	額定關合電流峰值		kA	40/50/63/80
6	極限通斷電流峰值		kA	40/50/63/80
7	4秒熱穩定電流有效值		kA	16/20/25/31.5
8	外形尺寸寬×深×高		mm	1818(mm×2400(mm)×2925(mm)
9	重量油斷路器柜		kg	1800其中油路器手車重620
10	動荷重	向上	kg	約500
10	動荷重	向下	kg	約500
11	防護等級			IP2X

以上信息僅供參考，產品規格和參數等信息隨設計圖紙變更等因素而調整，恕不另行通知，請即時咨詢獲取。
